百分表使用方法
百分表和千分表，都是用来校正零件或夹具的安装位置检验零件的形状精度或相互位置精度的。它们的结构原理没有什么大的不同，就是千分表的读数精度比较高，即千分表的读数值为0.001mm，而百分表的读数值为0.01mm。车间里经常使用的是百分表

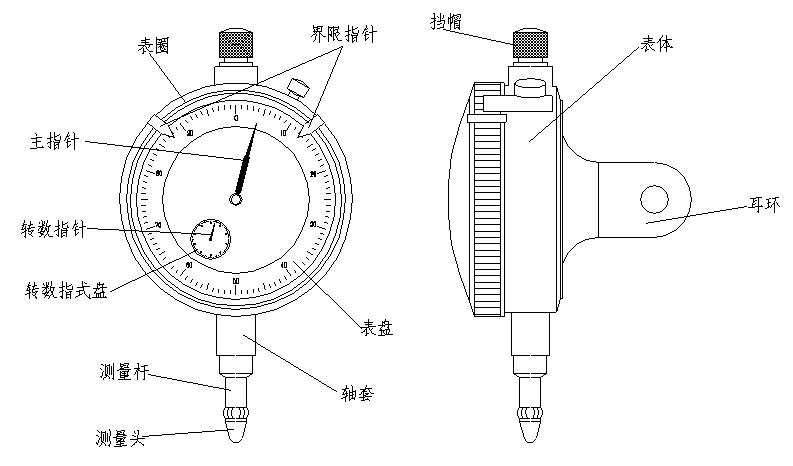

1.百分表结构
2.百分表使用方法
表盘上刻有100个等分格，其刻度值(即读数值)为0.01mm。当指针转一圈时，小指针即转动一小格，转数指示盘的刻度值为1mm。用手转动表圈时，表盘也跟着转动，可使指针对准任一刻线。测量杆是沿着套筒上下移动的，套筒可作为安装百分表用。
3.百分表注意事项
1)测量面和测杆要垂直。
2)使用规定的支架。
3)测头要轻轻地接触测量物。
4)测量圆柱形产品时，测杆轴线与产品直径方向一致
4.百分表读数
u盘式指示器的指针随量轴的移动而改变，因此测定只需读指针所指的刻度，右图为测量段的高度例图，首先将测头端子接触到下段，把指针调到“0”位置，然后把测头调到上段，读指针所指示的刻度即可。 u一个刻度是0.01mm,若长针指到10,台阶高差是0.1mm。 u量物若是4mm或5mm,长针会不断地回转时,最好看短针所指的刻度，然后加上长指针所指的刻度。
